Verificar Coordenadas

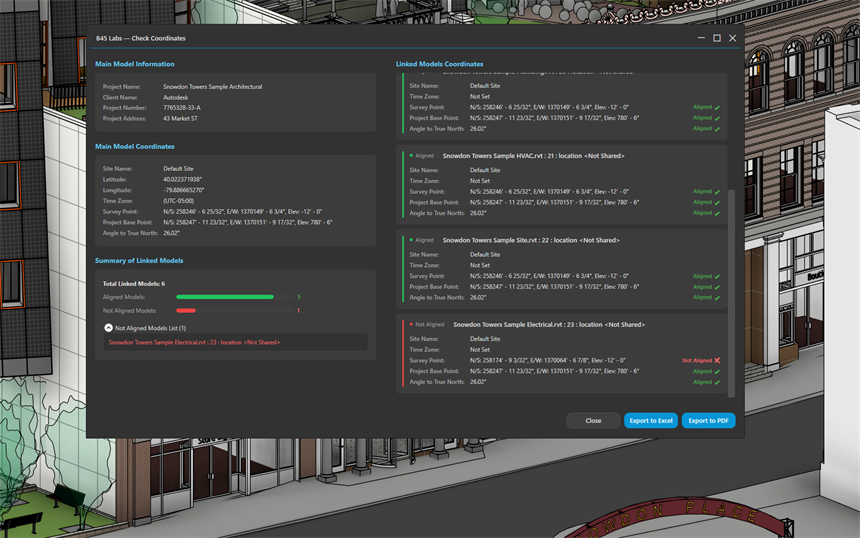

O Verificar Coordenadas é uma auditoria de georreferenciamento somente leitura. Ele compara o modelo hospedeiro com cada link Revit carregado em três coordenadas — Survey Point, Project Base Point e Ângulo ao Norte Verdadeiro — e marca cada link como Aligned ou Not Aligned contra uma tolerância estreita. O painel da esquerda mostra a identidade e as coordenadas do modelo hospedeiro (nome do site, fuso horário, latitude/longitude, Survey Point, Project Base Point e ângulo); o painel da direita mostra um cartão por link com seus valores e status, além de um resumo de links alinhados vs. não alinhados. O relatório é exportado para Excel ou PDF.

1. Na aba B45 Labs | Coordination, abra o painel QA/QC e clique em Verificar Coordenadas.
2. Se o modelo hospedeiro ainda estiver com coordenadas padrão (Survey Point, Project Base Point e Origem Interna todos em zero), um aviso permite cancelar ou prosseguir mesmo assim — prossiga apenas para inspecionar, pois os números ainda não são confiáveis para coordenação.
3. Leia o painel da esquerda para a identidade e as coordenadas do modelo hospedeiro; leia o painel da direita para um cartão por link carregado.
4. Confira o Survey Point, o Project Base Point e o Ângulo ao Norte Verdadeiro de cada cartão de link — cada um é marcado como Aligned ou Not Aligned contra o modelo hospedeiro.
5. Use o resumo para ver quantos links estão alinhados vs. não alinhados, e quais links descarregados foram ignorados — eles aparecem como cartões âmbar, excluídos dos totais.
6. Exporte o relatório para Excel ou PDF como registro de coordenação.

• Carregue antes todos os links que quiser verificar — links descarregados ou inacessíveis não podem ser lidos, então são reportados, mas ficam de fora dos totais de alinhados/não alinhados.
• Rode antes de cada envio do modelo; um único cartão Not Aligned já basta para segurar uma entrega até reconciliar as coordenadas compartilhadas.
• O alinhamento usa uma tolerância estreita — cerca de 1/8 de polegada na posição e um centésimo de grau no ângulo — então um cartão Not Aligned é um desalinhamento real, não arredondamento.
